LOCTITE® 97211

Pre-Amplifier On-Line Monitor zur Durchflussüberwachung eines Loctite®-Steuergeräts

1.467,75 €* / St

Versandfertig in 5 Tagen

Produkt

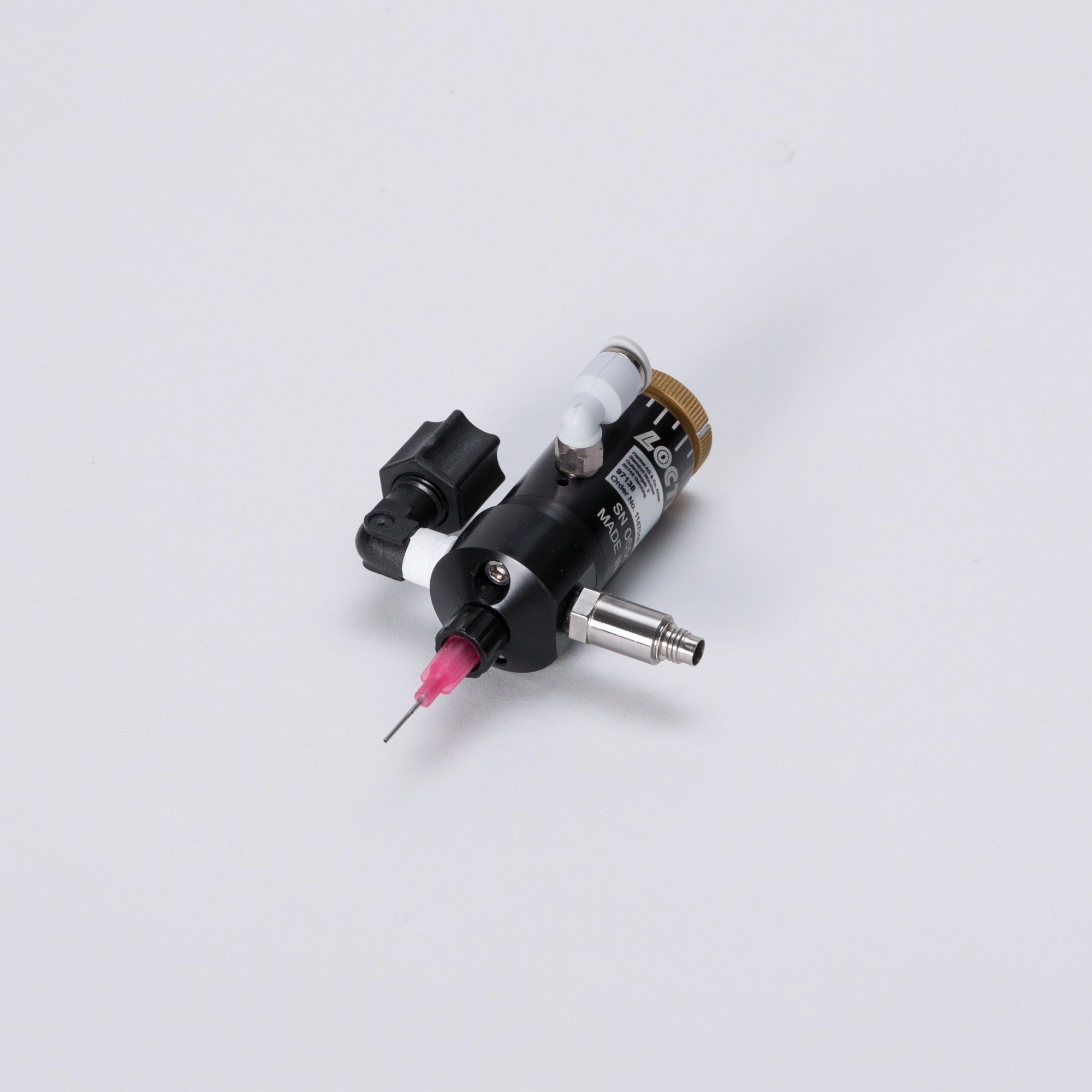

LOCTITE® Dosierventil 97138

Pre-Amplifier On-Line Monitor

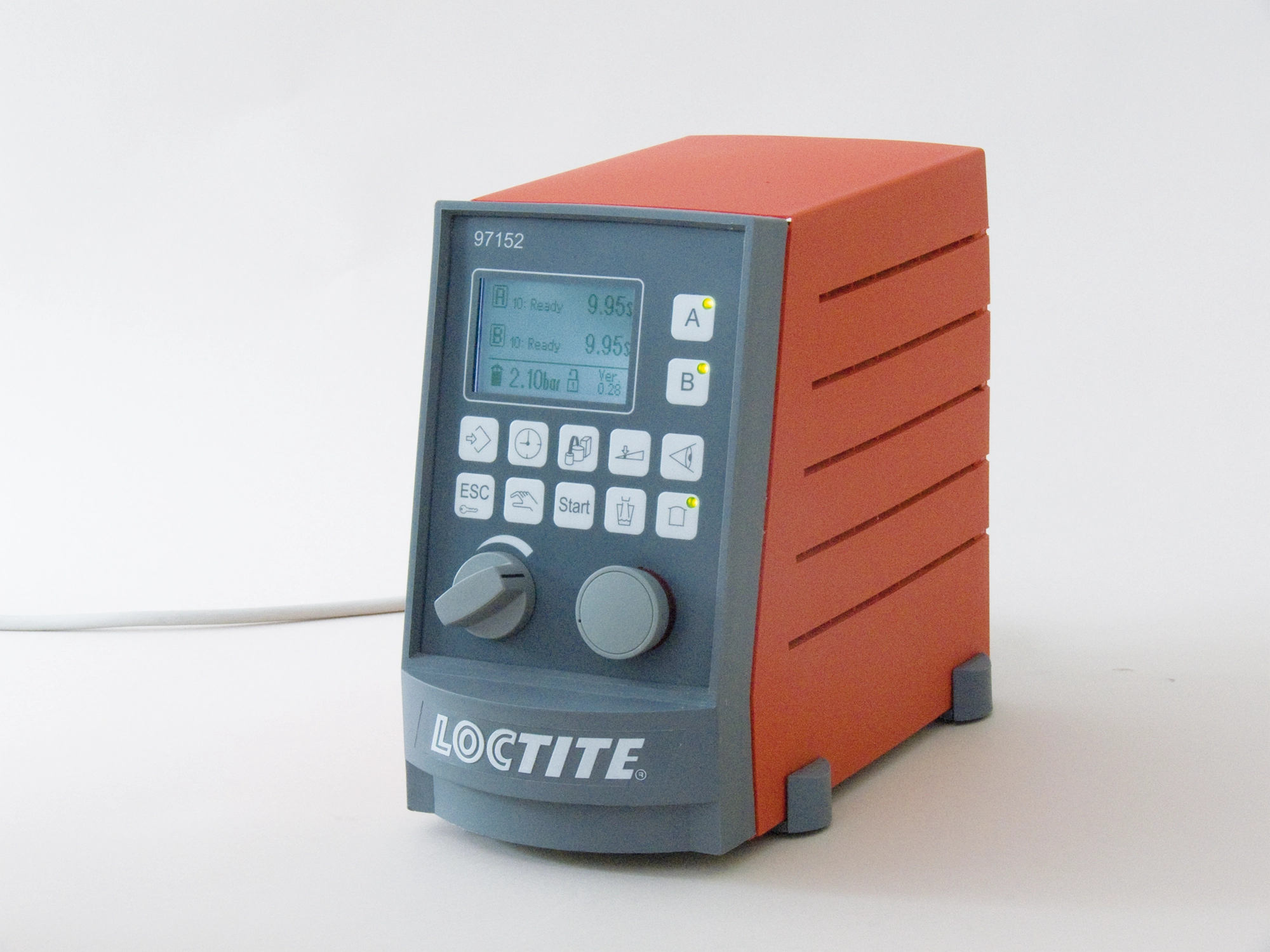

LOCTITE® Steuergerät

Artikelnummer: 112215992

Download

112215992_LOCTITE_PREAMPLIFIER_97211_manual_2009_(1) (PDF)

Produktinformationen "LOCTITE® 97211"

Die integrierte Durchflussüberwachung eines Loctite®-Steuergeräts misst in Verbindung mit dem Online Vorverstärker 97211 über einen Drucksensor den Dosierdruckverlauf und speichert diesen. Der Drucksensor ist in das Dosierventil integriert. Die Dauer der Messung entspricht der Dauer des Dosierablaufs. Das Steuergerät vergleicht den gemessenen Druckverlauf mit einem bereits gespeicherten Referenz, der auf vier verschiedenen Faktoren basiert:

Dosierzeit
Integral des Druckverlaufs; entspricht der Menge des dosierten Produkts
Länge der Hüllkurve für den Druckverlauf
Flächenschwerpunkt

Liegen die gemessenen Werte innerhalb eines vordefinierten Toleranzbereiches im Vergleich zur Referenzmessung, wird dieser Dosierzyklus für o. k. befunden und das Signal “Ready” wird am Steuergerät ausgegeben. Liegt die Abweichung außerhalb des Toleranzbereiches, wird dieser Dosierzyklus als Fehler erkannt und signalisiert. Diese Meldung erscheint auf der Anzeige am Steuergerät. Sie wird außerdem als Signal an der SPS-Schnittstelle des Loctite®-Steuergerätes bereitgestellt.

Zubehör für:	LOCTITE® Steuergerät
